개요

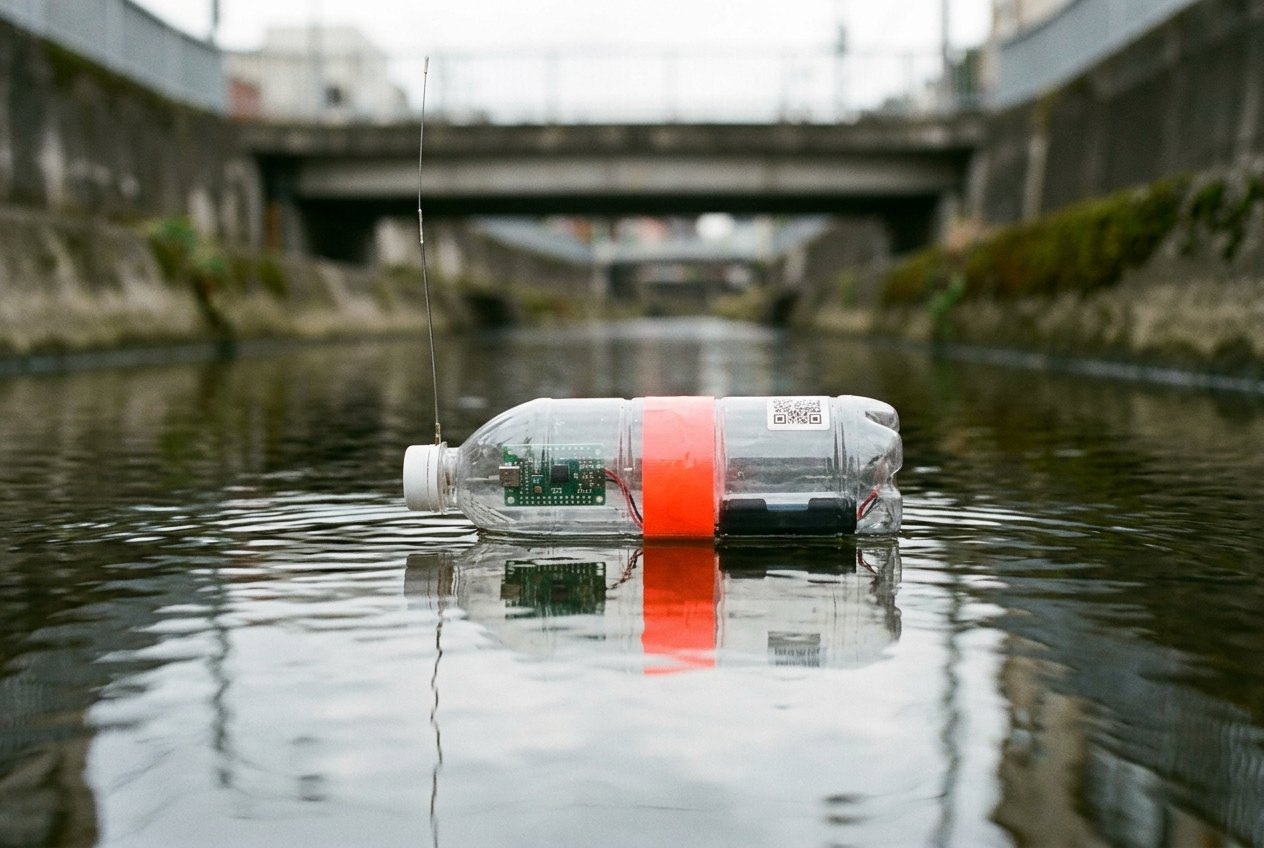

드리프터는 수평형(롤 안정) 구조가 핵심입니다. 무거운 배터리·봉돌을 병 안쪽 배(belly)면에 몰아 무게중심을 낮추면, 병이 수면에 옆으로 누워 떠도 굴러 뒤집히지 않고(롤 안정) 보드·안테나가 있는 등(상부)면이 항상 위를 향합니다(약 50% 잠김). 실제 페트병이 눕는 방식이라 실제 부유쓰레기의 표류를 그대로 모사합니다. 형광 밴드·QR로 회수를 돕습니다.
구조 한눈에 보기
수평 단면 도해 — 부품이 병 안에서 어디에 놓이는지. (실물은 수면에 옆으로 누워 뜨는 수평형입니다 — 무게추를 배면에 두어 롤 안정.)

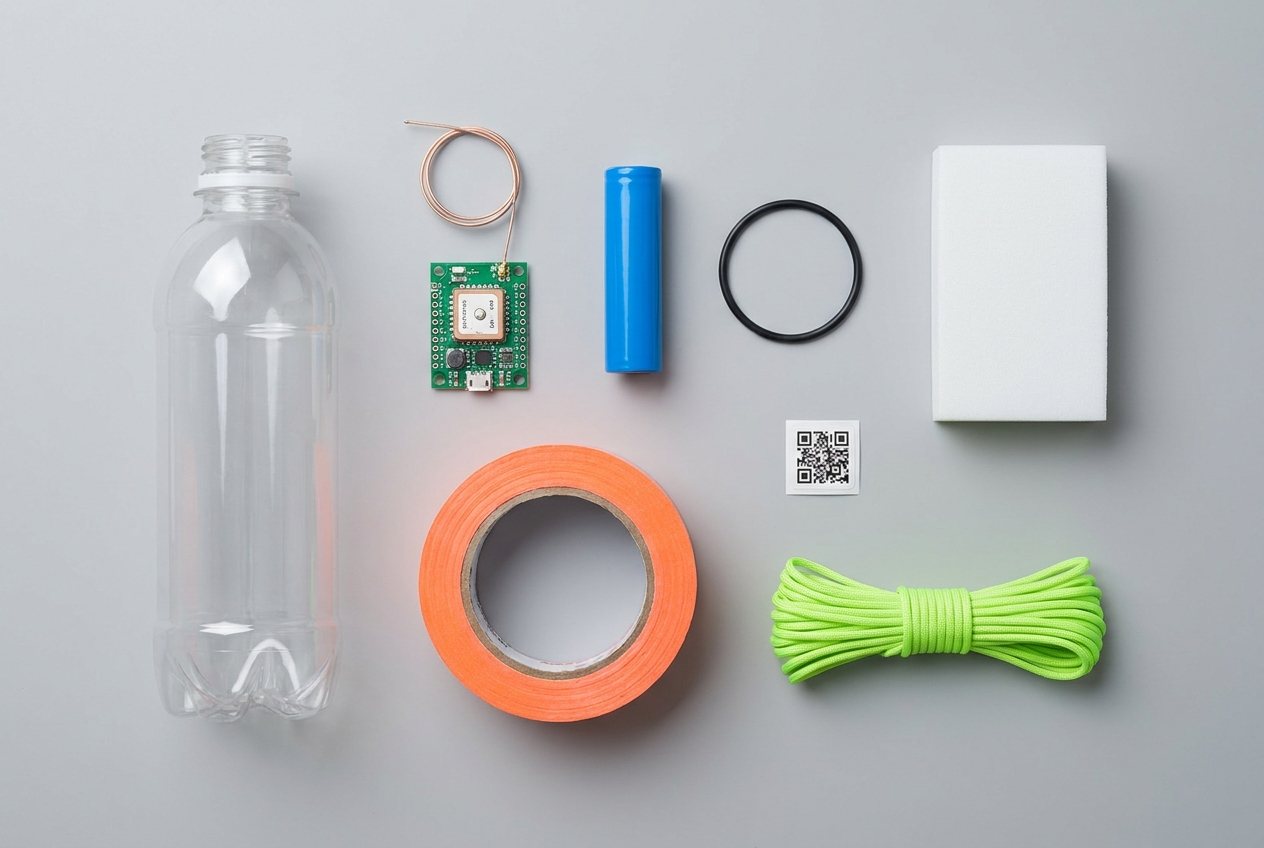

1. 준비물 (BOM)
1대 기준. 하우징·통신 방식은 예산과 목적에 맞춰 선택합니다.
| 부품 | 사양(예) | 용도 |
|---|---|---|
| 하우징 | 500~750 mL 투명 PET 병 또는 소형 두레박 | 부력체 · 쓰레기 형상 모사 |
| 측위·통신 보드 | LTE Cat.1 bis + GNSS (KC 인증 모듈) 또는 Sinotrack ST-901L | 위치 측정·전송 |
| 배터리 | 리튬 18650 + 방수 홀더 | 전원(하단 배치로 무게추 겸용) |
| 무게추 | 낚시 봉돌 · 스테인리스 너트 | 무게중심 하강(배면 배치·롤 안정) |
| 밀봉 | 병목 규격 O-ring + 뚜껑 + 실리콘 그리스 | 방수 |
| 부력재 | EVA 폼 | 상단 부력·복원 |
| 시인성·회수 | 형광 오렌지 테이프 · 방수 QR/연락처 스티커 · 파라코드 2~3 mm | 발견·회수 |
| 실링 | 3M 5200 · 에폭시 · 글루건 | 관통부·이음부 방수 |

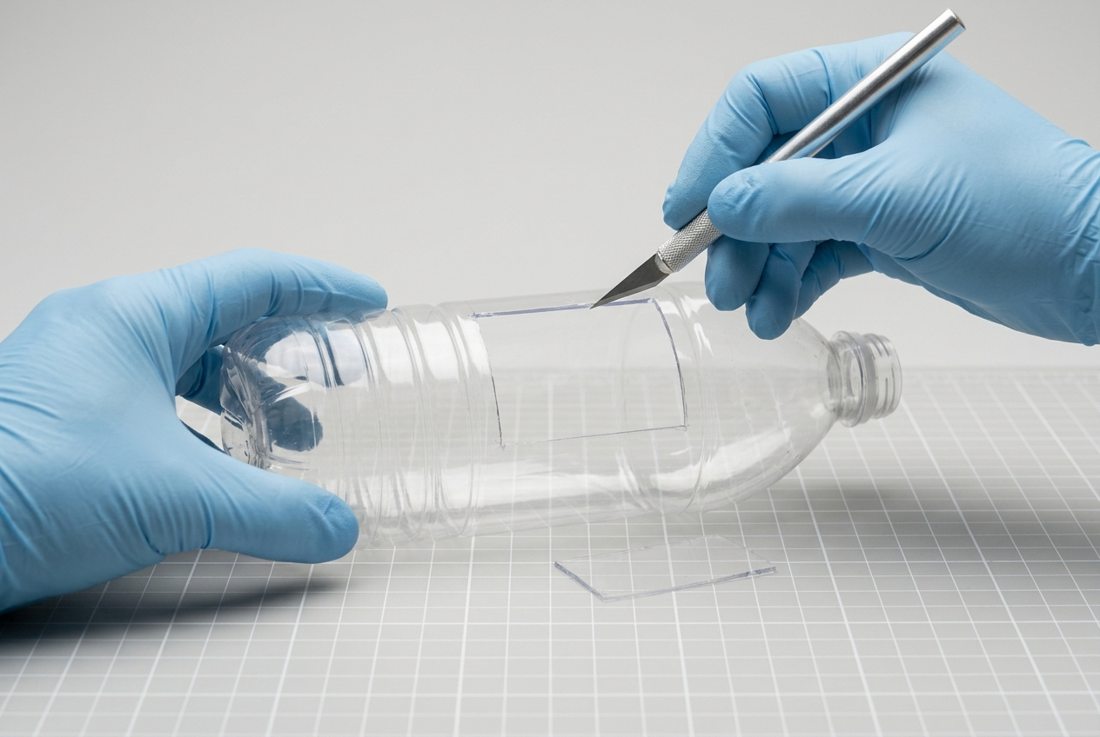

2하우징 준비
투명 PET 병을 깨끗이 세척·건조합니다. 전자부·배터리를 넣고 정비할 수 있도록 필요 시 바닥 또는 측면에 정비용 개구부를 냅니다(방수 뚜껑으로 재밀봉 가능하게).
- 라벨 제거, 내부 완전 건조
- 절개면은 사포로 다듬어 케이블·손 보호

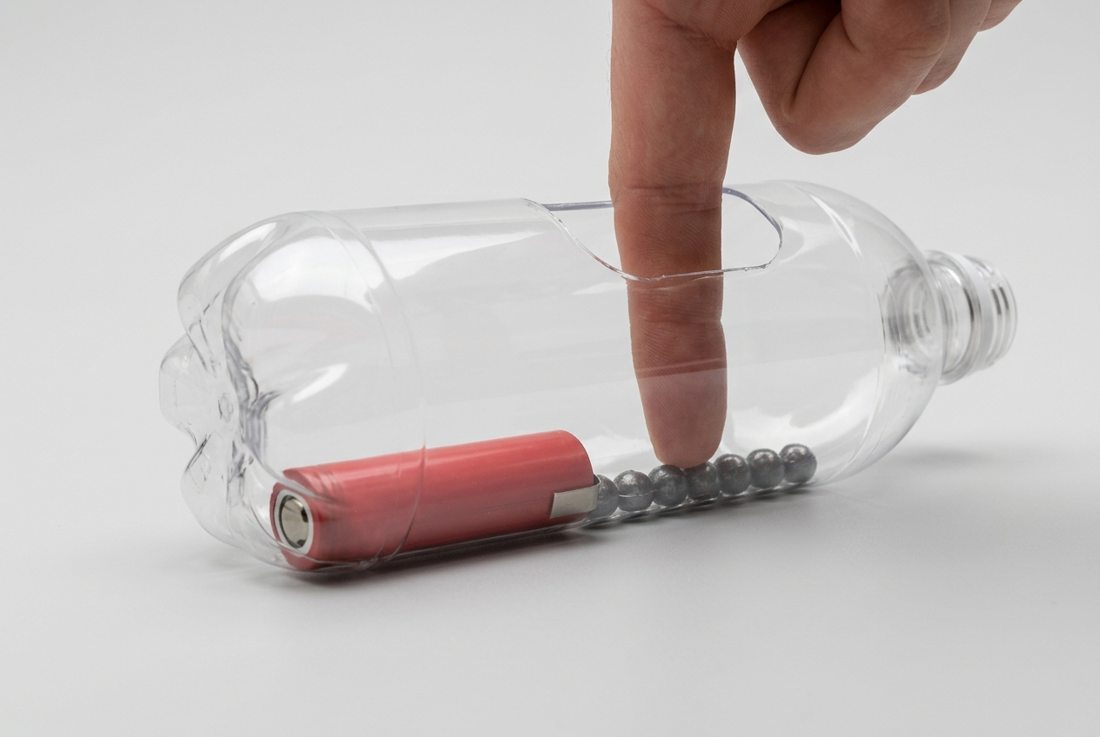

3하단 무게추
배터리(방수 홀더)와 봉돌을 병 안쪽 배(belly)면(눕혔을 때 가장 아래가 되는 면)에 단단히 고정합니다. 이 하중이 롤 복원력을 만들어, 물살에 흔들려도 병이 굴러 뒤집히지 않고 등면(안테나)이 위로 유지됩니다.
- 배터리는 접착·폼으로 유동 없이 고정
- 봉돌 양은 수조 테스트(7단계)로 미세조정

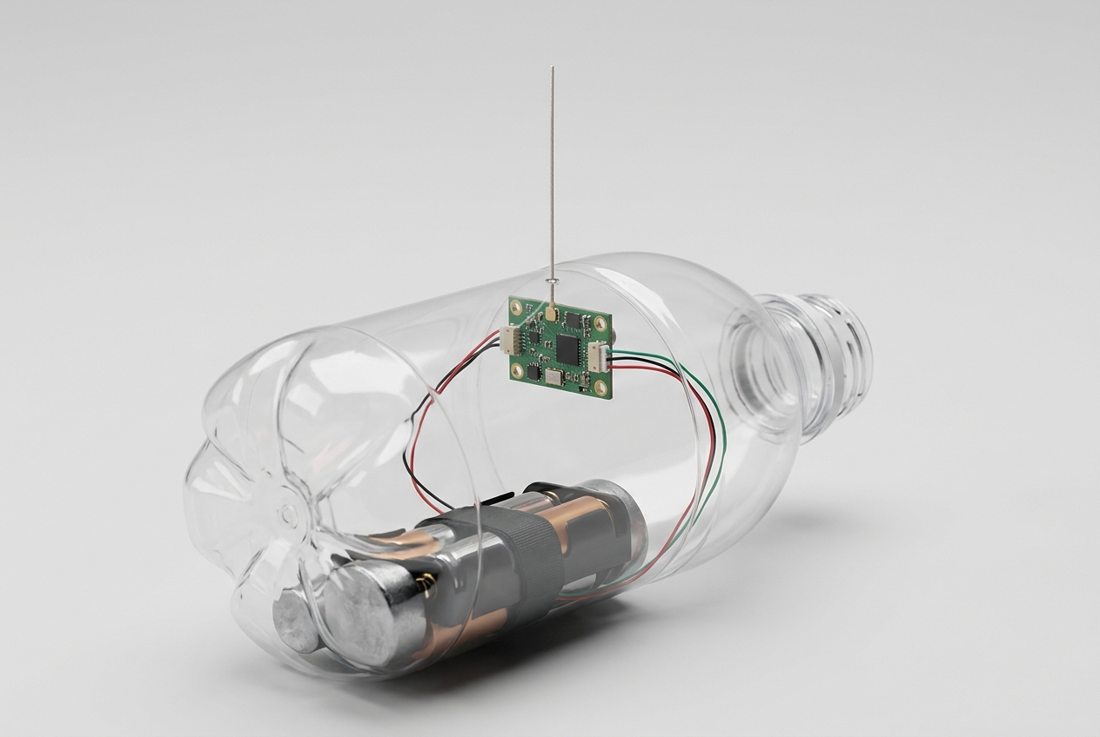

4상단 전자부
측위·통신 보드를 병 상부에 배치하고, GNSS/셀룰러 안테나는 뚜껑을 관통해 수면 위로 향하게 합니다. 안테나가 물에 잠기면 수신·전송률이 급락합니다.
- 전송 주기 설정(예 30분) — 배터리 수명과 균형
- 실내에서 개통·측위 정상 확인 후 밀봉

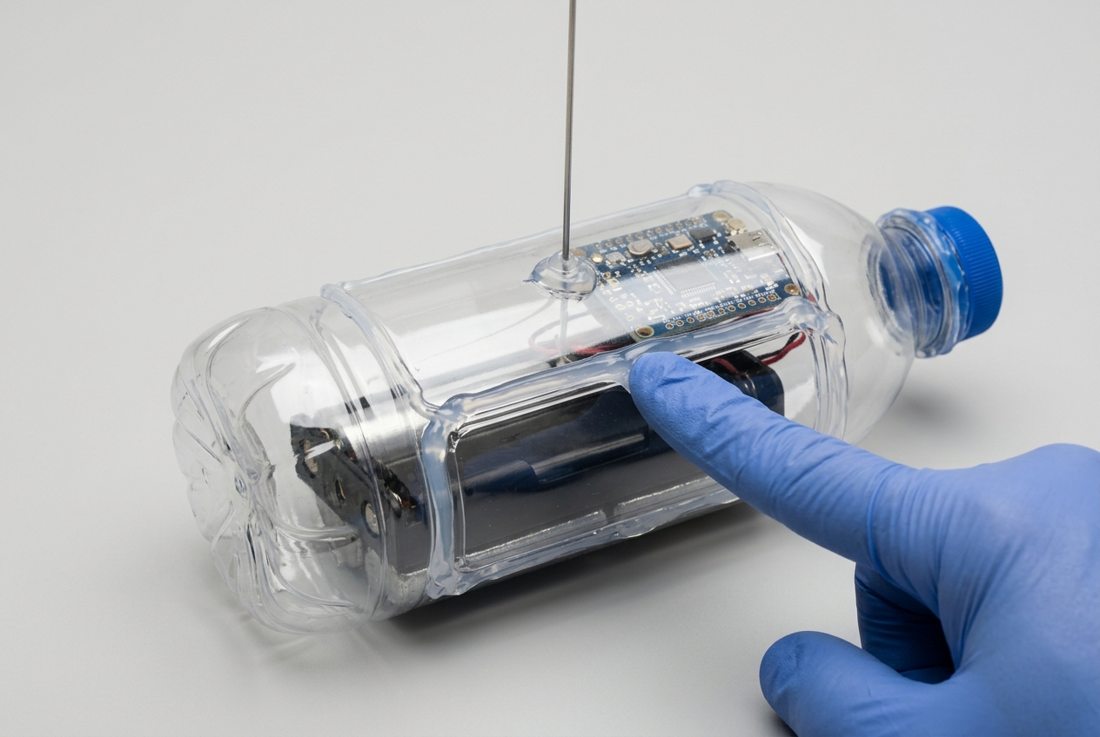

5방수 밀봉
병목에 O-ring을 끼우고 실리콘 그리스를 얇게 발라 뚜껑을 체결합니다. 안테나·케이블 관통부와 정비 개구부는 실링재로 완전히 막습니다.
- 관통부는 글루건·에폭시·3M 5200으로 이중 실링
- 물에 담가 기포 새는지 누수 점검

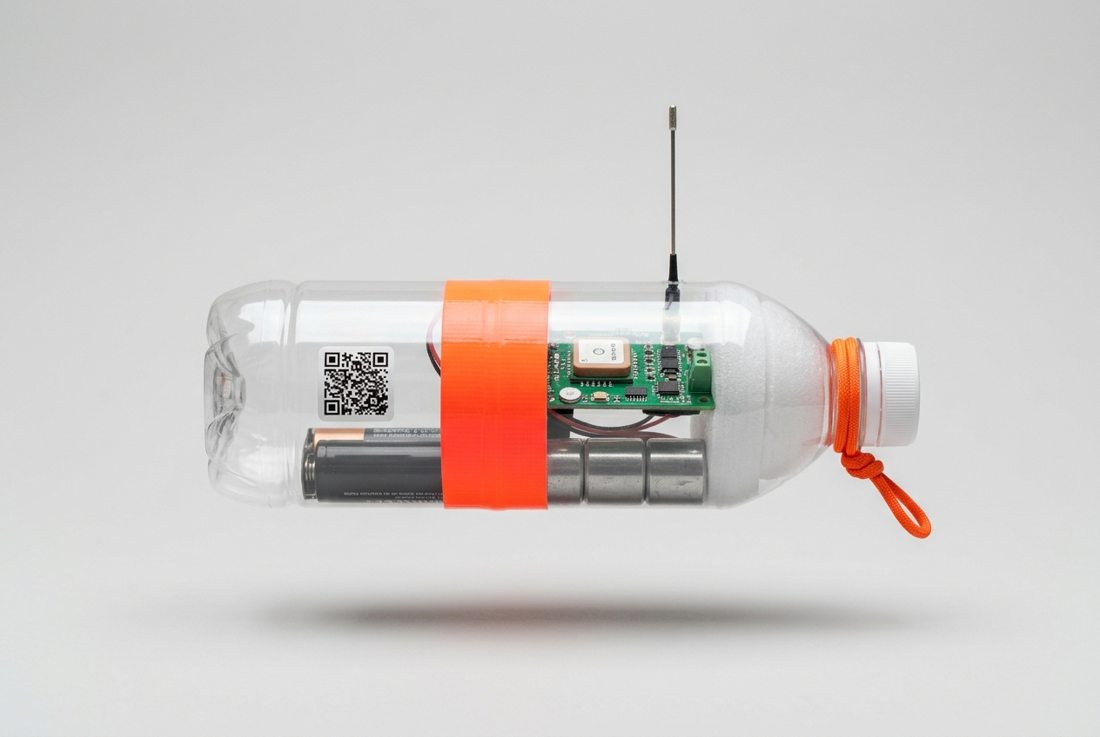

6부력·마감
상단(뚜껑 쪽)에 EVA 폼을 채워 부력과 복원을 보강하고, 중앙에 형광 오렌지 밴드, 측면에 방수 QR·연락처 스티커("습득 시 연락")를 붙입니다. 뚜껑 고리에 파라코드를 매어 회수·계류에 씁니다.
- QR은 회수 안내 페이지로 연결
- 형광 밴드는 수면 위 노출부에

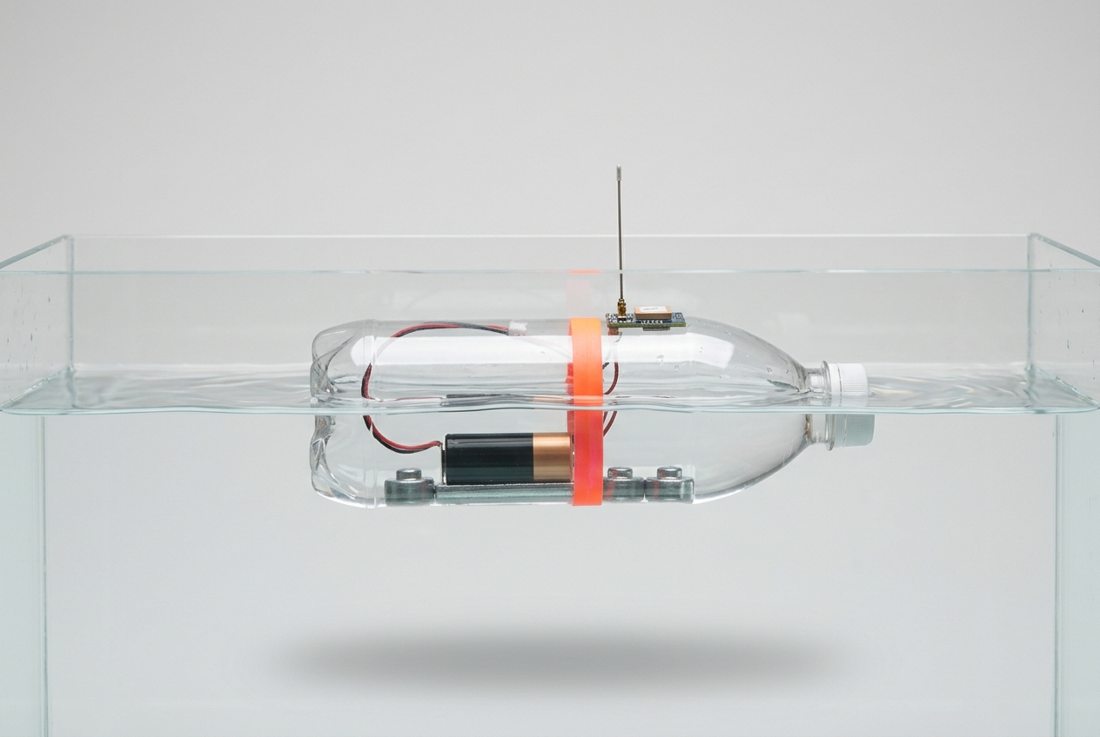

7수조 검증
수조·양동이에 띄워 수평 부양과 롤 안정을 확인합니다. 병을 손으로 굴려도 등면(안테나)이 다시 위로 와야 합니다. 잠김 정도(약 50%)는 봉돌·폼으로 조정하고, 이 상태에서 측위·전송이 서버에 정상 수신되는지 확인합니다.
- 안테나 팁이 수면 위로 노출되는지
- 수 시간 방치 후 누수·표류 안정성 점검
8현장 방류·회수
사람은 물에 들어가지 않습니다. 제방·교량 위에서 파라코드를 이용해 안전하게 방류하고, 예상 좌초 지점(핫스팟)에서 회수합니다. 방류 전 관리청(구청) 협조·신고 절차를 마치고, 회수 계획을 함께 세웁니다.
- 2인 1조, 구명조끼·장대 등 안전장비
- 방류 시각·좌표 기록, 회수 후 데이터 정리
